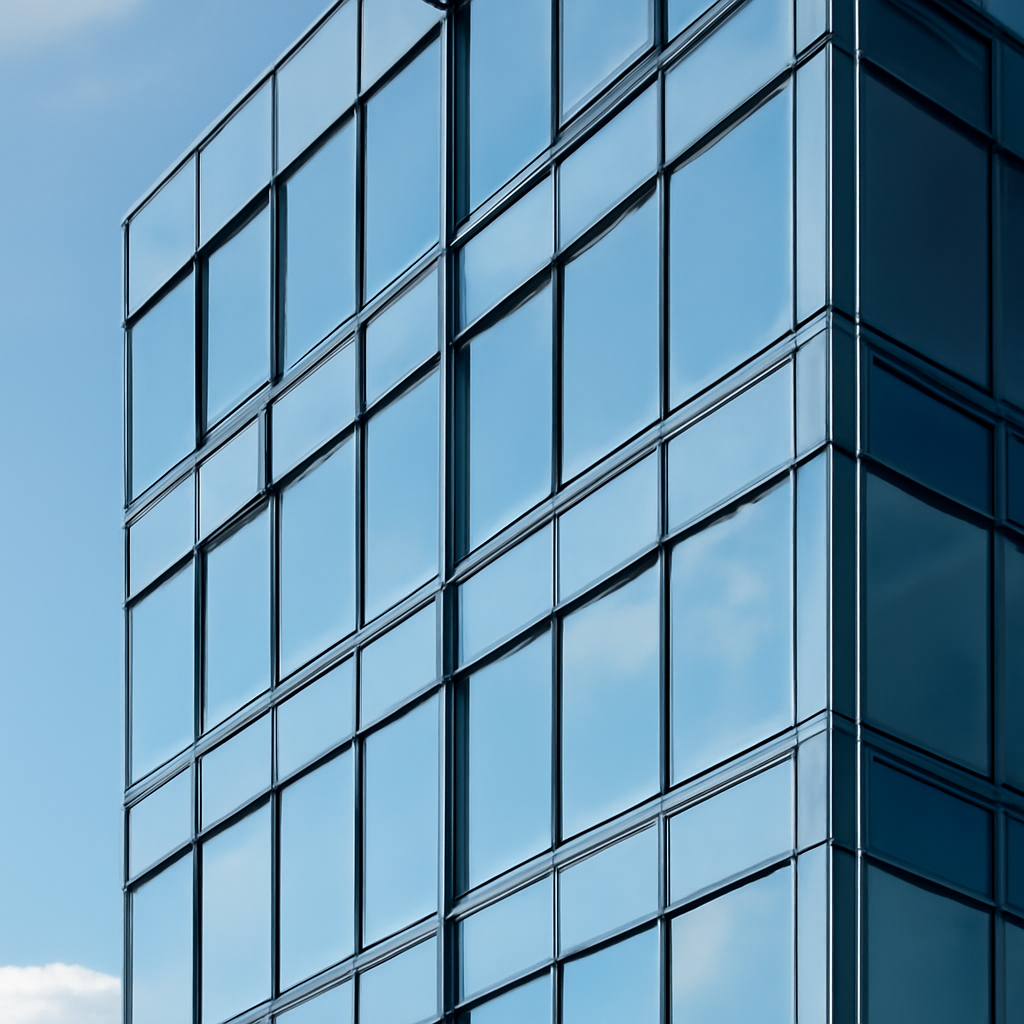

건축물의 외벽은 구조체를 보호하는 동시에 채광, 조망, 에너지 성능, 방재와 디자인을 함께 결정합니다. 그중 커튼월유리는 건물의 하중을 주로 부담하는 벽체가 아니라, 별도의 프레임에 설치되어 외피를 형성하는 유리 패널을 뜻합니다. 넓은 개구부와 연속적인 입면을 구현할 수 있어 업무시설, 상업시설, 호텔, 공공건축물 등에서 널리 활용됩니다.
다만 유리 면적이 크다고 해서 시공이 단순한 것은 아닙니다. 유리의 종류와 두께, 프레임 시스템, 접합 방식, 기밀·수밀 설계, 일사 차단 성능이 서로 영향을 주기 때문입니다. 커튼월유리는 시각적인 투명성만으로 선택하기보다 건축물의 용도와 방향, 지역의 기후, 냉난방 계획, 사용자의 쾌적성까지 함께 검토해야 합니다.
커튼월유리의 정의와 기본 구조
커튼월은 슬래브나 기둥 같은 주 구조체의 외측에 설치되는 비내력 외벽 시스템입니다. 유리와 금속 프레임, 패스너, 가스켓, 실란트, 단열 부재, 배수 부품 등이 하나의 외피를 이루며, 자체 무게와 풍압·온도 변화에 따른 하중을 건축물의 구조체로 전달합니다. 일반적인 조적벽이나 철근콘크리트 외벽과 달리 외벽 자체가 건물의 주요 수직 하중을 지지하지 않는다는 점이 핵심입니다.
커튼월유리의 성능은 유리판 하나만으로 결정되지 않습니다. 유리와 프레임이 만나는 가장자리의 지지 조건, 패널 사이의 줄눈, 층간 변위에 대응하는 연결부, 개폐부의 압착 상태가 모두 중요합니다. 따라서 도면 검토 단계에서 유리 사양과 프레임 시스템을 분리하지 말고 하나의 외피 구성으로 확인해야 합니다.
- 유리 패널
- 채광과 조망을 제공하는 부분으로, 단판유리·복층유리·접합유리·강화유리·저방사 유리 등을 용도에 따라 조합합니다.
- 프레임
- 알루미늄 등 금속 부재로 유리를 지지하고 건물의 구조체에 고정합니다. 프레임의 열교와 배수 성능은 전체 외피 성능에 큰 영향을 줍니다.
- 실링 및 가스켓
- 외부 빗물과 공기의 유입을 줄이고 유리와 프레임의 열팽창 차이를 흡수합니다. 재료의 내후성과 시공 정밀도가 중요합니다.
- 연결·배수 부품
- 풍압과 자중을 전달하고 내부로 유입된 소량의 수분을 외부로 배출하도록 구성됩니다.
어떤 건축물에 필요한가
커튼월유리는 실내에 많은 자연광을 확보하거나 외부 조망을 강조해야 하는 건축물에 적합합니다. 특히 대형 로비, 쇼룸, 오피스 층, 호텔 공용부처럼 개방감과 브랜드 이미지가 중요한 공간에서 활용도가 높습니다. 기존 벽체보다 입면 모듈을 유연하게 구성할 수 있어 수직선, 수평선, 투명부와 불투명부의 조합을 통해 다양한 디자인을 만들 수 있습니다.
반면 모든 공간을 전면 유리로 계획하는 것이 바람직한 것은 아닙니다. 남향이나 서향의 큰 유리면은 여름철 일사와 눈부심을 키울 수 있고, 북향이라도 겨울철 열손실과 표면 결로를 검토해야 합니다. 프라이버시가 필요한 회의실, 침실, 설비실, 방재 구획 주변은 반사유리나 불투명 패널, 스팬드럴, 차양 장치와 함께 계획하는 편이 합리적입니다.
리모델링에서는 기존 구조체의 처짐, 앵커 위치, 층간 치수 편차, 누수 이력, 기존 유리의 안전 상태를 먼저 조사해야 합니다. 새 시스템의 모듈 치수가 기존 건물과 맞지 않으면 현장 절단이나 임의 보강이 발생할 수 있으므로 실측과 구조 검토를 선행해야 합니다.
주요 종류와 세부 유형
유리 구성에 따른 분류
- 단판유리: 구성이 단순하고 비교적 가볍지만 단열과 결로 대응에 한계가 있어 제한된 용도에서 검토합니다.
- 복층유리: 두 장 이상의 유리 사이에 밀폐 공간을 둔 형태입니다. 공기층 또는 특정 가스를 활용하며 단열성과 표면 온도 개선에 유리합니다.
- 접합유리: 유리 사이에 중간막을 넣어 파손 시 파편의 비산을 줄이는 방식입니다. 안전성, 방음, 보안 요구가 있는 곳에서 고려합니다.
- 강화유리: 열처리로 강도를 높인 유리입니다. 파손 시 작은 입자로 부서지는 특성이 있으나 현장 가공이 제한되므로 발주 전 치수와 홀 위치를 확정해야 합니다.
- 저방사 유리: 유리 표면의 특수 코팅으로 복사열 이동을 줄입니다. 단열 개선에 도움이 되지만 코팅 면의 위치와 색감, 반사율을 함께 확인해야 합니다.
- 착색·반사·도장 유리: 일사와 시각적 투과성을 조절하는 데 사용합니다. 색상과 반사 특성이 주변 경관, 조류 충돌 위험, 야간 경관에 미치는 영향도 검토할 필요가 있습니다.
프레임 시스템에 따른 분류
스틱 시스템은 현장에서 수직·수평 프레임을 조립한 뒤 유리를 설치하는 방식으로, 층별 치수 조정과 소규모 또는 복잡한 입면 대응에 유리합니다. 유닛 시스템은 공장에서 패널 단위로 조립해 현장에 반입하는 방식으로, 반복 모듈이 많은 고층 건물에서 품질 편차와 현장 작업을 줄이는 데 도움이 될 수 있습니다. 다만 공장 제작을 위해 설계 확정 시점이 빠르고 운송 및 양중 계획이 필요합니다.
노출 프레임 방식은 외부에서 프레임 선이 보이며 구조와 모듈이 분명하게 드러납니다. 반대로 유리 외관을 강조하는 방식은 프레임 노출을 줄이고 실란트나 커버를 활용하지만, 접합부의 내후성과 유지관리 계획이 더욱 중요합니다. 특정 방식이 절대적으로 우수하다기보다 건물 높이, 반복성, 현장 여건, 디자인 의도에 따라 선택해야 합니다.
성능을 결정하는 핵심 항목
단열과 결로
유리의 열관류 특성뿐 아니라 프레임, 유리 가장자리, 앵커, 층간 접합부의 열교를 함께 봐야 합니다. 실내 습도가 높거나 외기와 실내 온도 차가 큰 공간에서는 유리 표면과 프레임 주변의 표면 온도가 낮아져 결로가 생길 수 있습니다. 복층 구성, 저방사 코팅, 열교 저감 프레임, 적절한 실내 환기와 습도 관리가 함께 필요합니다.
일사와 눈부심
유리의 태양열취득계수, 가시광선 투과율, 반사율은 냉방부하와 실내 조도, 외관에 영향을 줍니다. 낮은 투과율만 선택하면 실내가 어두워지고 조명 사용이 늘 수 있으므로 방향별 일사량과 차양 계획을 함께 비교해야 합니다. 외부 수평 차양, 수직 핀, 내부 블라인드, 유리 코팅은 서로 다른 방식으로 작동하므로 설계 목표를 먼저 정하는 것이 좋습니다.
안전과 파손
사람이 접근하는 위치, 출입구 주변, 난간 역할을 하는 부위, 충돌 가능성이 높은 유리는 안전 유리 적용 여부를 검토해야 합니다. 유리의 종류만 확인하지 말고 지지 깊이, 가장자리 손상, 운반 중 충격, 프레임 변형까지 살펴야 합니다. 고층부는 파손 시 낙하 위험과 교체 가능성도 고려해야 합니다.
기밀·수밀과 풍압
외부 풍압은 건물 높이와 형상, 주변 지형, 코너부 위치에 따라 달라집니다. 기밀이 부족하면 냉난방 손실과 소음 문제가 생기고, 수밀이 부족하면 줄눈이나 배수 경로를 따라 누수가 발생할 수 있습니다. 배수형 프레임에서는 유입된 물을 내부에 가두지 않고 외부로 배출하는 연속성이 중요합니다.
설계부터 시공까지의 진행 절차
- 요구 조건 정리: 건물 용도, 층수, 방향, 유리 면적, 조망, 단열, 차음, 안전, 개폐부, 차양 요구를 문서화합니다.
- 입면 모듈 계획: 구조 그리드와 실내 계획을 바탕으로 패널 폭과 높이, 층간 분할, 스팬드럴 위치, 창호 개폐부를 정합니다.
- 성능 검토: 열·일사·결로·풍압·수밀·기밀·차음 요구를 검토하고 필요하면 외피 시뮬레이션과 실물 시험 계획을 세웁니다.
- 상세 설계: 유리 사양, 프레임 단면, 앵커, 가스켓, 실란트, 배수로, 층간 변위 대응부를 상세도에 반영합니다.
- 샘플과 승인: 색상과 반사율뿐 아니라 조인트, 프레임, 코너, 개폐부가 포함된 샘플을 확인합니다. 외관 샘플만으로는 수밀이나 열교 성능을 판단하기 어렵습니다.
- 제작·반입: 발주도와 실제 개구부 치수를 대조하고, 유리의 코팅면·방향·홀 가공·모서리 상태를 검사합니다.
- 현장 설치: 앵커 위치와 수직·수평을 확인한 뒤 프레임, 유리, 가스켓, 실란트, 커버를 순서에 따라 설치합니다. 층간 변위 여유를 임의로 막지 않아야 합니다.
- 검측과 인수: 외관, 유리 손상, 줄눈 연속성, 개폐 상태, 배수, 누수 및 기밀 관련 시험 결과를 기록하고 보수 사항을 완료합니다.
설계 변경은 가능한 한 유리 발주 전에 확정해야 합니다. 강화 또는 접합 가공이 끝난 뒤 치수를 바꾸면 재제작이 필요할 수 있으며, 프레임 모듈 변경은 앵커와 실내 마감에도 연쇄 영향을 줍니다. 시공 중 현장 임의 보수보다 초기 도면과 샘플 단계에서 충돌을 찾는 편이 비용과 공기를 줄이는 데 유리합니다.
선택 기준과 비용·시간에 영향을 주는 요소
커튼월유리의 선택은 단순히 평당 단가를 비교하는 방식으로는 충분하지 않습니다. 유리 구성, 코팅, 프레임 단열재, 패널 크기, 가공 난이도, 개폐부 비율, 코너와 곡면의 유무, 층고와 양중 조건이 전체 비용에 함께 반영됩니다. 같은 면적이라도 반복 모듈이 많고 제작 표준화가 잘 된 경우와 비정형 패널이 많은 경우의 제작·검사·설치 부담은 크게 달라질 수 있습니다.
| 검토 항목 | 확인할 내용 | 비용·공기에 미치는 영향 |
|---|---|---|
| 유리 사양 | 복층·접합·강화 여부, 코팅, 색상, 두께, 가공 위치 | 특수 가공과 수입·제작 일정, 재제작 위험에 영향 |
| 패널 모듈 | 폭과 높이의 반복성, 최대 크기, 코너 형상 | 제작 효율, 운송·양중 장비, 현장 설치성에 영향 |
| 프레임 시스템 | 스틱 또는 유닛 방식, 열교 저감, 배수 구조 | 공장 제작 비중과 현장 인력, 검측 방식에 영향 |
| 성능 요구 | 단열, 일사, 기밀, 수밀, 풍압, 차음, 안전 | 사양 상향과 시험·검증 범위에 영향 |
| 현장 조건 | 접근성, 양중, 비계, 층간 오차, 공정 간섭 | 설치 속도와 가설 계획, 추가 작업에 영향 |
| 유지관리 | 세척 접근, 유리 교체 동선, 실란트 교체성 | 초기 디테일과 장기 관리비에 영향 |
공사 기간은 유리 발주 시점, 샘플 승인, 제작장 검사, 현장 구조체 완료도, 양중 가능 시간, 다른 외장 공정과의 간섭에 따라 달라집니다. 특히 고층 또는 대형 패널은 운송과 양중 장비의 사용 계획을 초기부터 마련해야 합니다. 가격과 일정은 프로젝트별 편차가 크므로 확정 사양과 물량, 현장 조건을 기준으로 견적과 공정표를 비교해야 합니다.
문제 예방과 품질 관리
누수는 유리 자체보다 접합부와 배수 경로, 실란트 단절, 가스켓 압착 불량, 프레임 연결부의 오차에서 발생하는 경우가 많습니다. 시공 전에는 배수 구멍이 막히지 않았는지, 실란트 접착면이 오염되지 않았는지, 서로 다른 재료가 접촉해 부착성을 떨어뜨리지 않는지 확인해야 합니다. 실란트는 표면 처리와 양생 조건에 따라 성능이 달라지므로 제조 지침과 현장 조건을 함께 관리해야 합니다.
유리 파손 예방을 위해서는 모서리와 가장자리를 보호하고, 설치 후 용접 불꽃이나 절단 분진이 유리 표면에 닿지 않도록 해야 합니다. 유리 근처에서 후속 공정을 진행할 때는 보호재를 사용하되 접착 테이프가 코팅이나 실란트에 손상을 주지 않는지 확인합니다. 유리 표면의 얼룩을 거친 연마재로 문지르면 영구적인 손상이 생길 수 있습니다.
열파손 가능성은 유리의 종류뿐 아니라 부분적인 차양, 인접 구조물의 그림자, 내부 블라인드, 필름 부착, 가구 배치 등 여러 조건에 영향을 받습니다. 설계 초기에는 예상되는 그림자와 열환경을 검토하고, 사후에 임의로 필름이나 차양을 추가하기 전에는 유리 제조사와 설계 관계자의 적합성 확인이 필요합니다.
입주 전에는 같은 구간을 반복적으로 점검할 수 있도록 검사 기준과 기록 양식을 정하는 것이 좋습니다. 누수 위치, 발생 조건, 외부 기상, 보수 내용, 재시험 결과를 남기면 원인 추적과 하자 관리가 쉬워집니다.
유지관리 방법
- 정기 세척 시 유리, 프레임, 실란트, 배수구를 함께 확인하고 산성 또는 강알칼리성 세제가 코팅과 금속 표면에 적합한지 먼저 검토합니다.
- 실란트에 갈라짐, 들뜸, 경화, 박리, 변색이 나타나면 표면만 덧바르지 말고 접착 상태와 내부 줄눈의 원인을 확인합니다.
- 가스켓이 수축하거나 이탈하면 유리 고정과 기밀·수밀에 영향을 줄 수 있으므로 부분 교체 가능 여부와 재료 호환성을 확인합니다.
- 개폐 가능한 창은 작동력, 잠금장치, 마찰부, 배수 상태를 확인합니다. 무리한 힘으로 닫히는 창은 프레임 변형이나 하드웨어 문제의 신호일 수 있습니다.
- 유리 교체가 필요한 경우에는 동일한 안전·열·광학 성능을 가진 대체품인지 확인하고, 교체 후 프레임 지지 깊이와 실링 상태를 재검사합니다.
- 외부 청소나 고소 작업은 건물의 관리계획과 작업 안전 기준에 따라 진행하며, 작업 장비가 유리와 프레임에 충격을 주지 않도록 통제합니다.
현장 체크리스트
- 건물 방향과 용도에 맞는 열·일사·눈부심 목표가 정해져 있는가?
- 유리 구성과 코팅면, 색상, 반사율, 안전 유리 적용 위치가 도면과 발주서에 일치하는가?
- 프레임의 열교 저감, 배수 경로, 층간 변위 대응 상세가 확인되었는가?
- 패널 치수와 구조체 실측값, 앵커 위치, 개구부 오차가 관리되고 있는가?
- 코너, 수직·수평 조인트, 개폐부, 스팬드럴처럼 취약할 수 있는 부위의 상세가 별도로 검토되었는가?
- 유리의 운송·보관·양중 중 모서리와 표면을 보호할 계획이 있는가?
- 실란트와 가스켓의 재료 호환성, 접착면 청소, 양생 조건이 관리되는가?
- 외관 검사뿐 아니라 수밀·기밀 또는 필요한 성능 검증 절차가 마련되었는가?
- 준공 후 세척, 실란트 점검, 유리 교체와 고소 작업을 위한 접근 방법이 확보되어 있는가?
자주 묻는 질문
커튼월유리는 일반 창호와 무엇이 다른가요?
일반 창호는 벽체의 개구부에 설치되는 경우가 많지만, 커튼월유리는 여러 패널과 프레임이 연속적인 외피를 구성합니다. 층간 변위, 풍압, 배수, 유리 모듈의 반복성까지 시스템 단위로 검토한다는 점에서 설계와 시공 관리 범위가 더 넓습니다.
커튼월유리를 전면에 적용하면 단열이 나빠지나요?
유리 면적이 커지면 외벽의 평균 열성능과 일사 취득량이 달라질 수 있지만, 결과는 유리 구성, 프레임, 방향, 차양, 기밀, 실내 운용에 따라 달라집니다. 복층 구성과 저방사 코팅만 볼 것이 아니라 프레임과 가장자리 열교까지 포함해 비교해야 합니다.
비가 오면 커튼월 내부로 물이 들어올 수 있나요?
외부에 소량의 물이 유입될 가능성을 전제로 배수하는 시스템도 있습니다. 중요한 것은 물이 실내로 넘어오지 않고 정해진 배수 경로를 통해 외부로 빠지는지 여부입니다. 누수가 발견되면 실란트를 임의로 덧바르기보다 발생 위치와 배수 구조를 함께 조사해야 합니다.
유리 색상과 반사율은 어떻게 결정하나요?
주변 경관과 디자인 의도뿐 아니라 실내 조도, 눈부심, 일사, 야간 반사, 인접 건물에 미치는 영향까지 고려합니다. 작은 샘플과 실제 대형 면의 인상이 다를 수 있으므로 다양한 시간대와 시야각에서 샘플을 확인하는 것이 좋습니다.
강화유리와 접합유리 중 어느 것이 더 안전한가요?
두 제품은 파손 방식과 적용 목적이 다릅니다. 강화유리는 강도와 열충격 대응에 유리하고 파손 시 작은 입자로 부서지는 특성이 있으며, 접합유리는 파손 후 중간막이 유리 조각을 붙잡는 데 장점이 있습니다. 사람의 충돌, 낙하, 난간 기능, 교체 조건을 기준으로 적합한 구성을 정해야 합니다.
시공 후 유리에 필름이나 블라인드를 추가해도 되나요?
추가 요소가 유리의 흡수열과 표면 온도, 코팅, 열파손 가능성, 보증 조건에 영향을 줄 수 있습니다. 설치 전에 유리 사양과 필름 또는 블라인드의 호환성을 확인하고, 임의 부착은 피하는 것이 안전합니다.
커튼월유리의 수명은 몇 년인가요?
유리 자체와 프레임, 실란트, 가스켓의 내구성은 재료와 환경, 설계, 시공 품질, 유지관리 수준에 따라 달라 단일 수치로 단정하기 어렵습니다. 정기 점검으로 실란트와 부속품의 열화 시점을 확인하고 필요한 부위부터 보수하는 방식이 바람직합니다.
마무리
커튼월유리는 투명한 외관을 만드는 재료이면서 건축물의 열환경, 빗물 차단, 안전, 유지관리성을 함께 결정하는 시스템입니다. 좋은 결과를 얻으려면 디자인 이미지와 유리 사양을 따로 결정하지 말고 구조체, 프레임, 유리, 접합부, 차양, 설비 운용을 하나의 외피 계획으로 통합해야 합니다. 프로젝트의 성능 요구와 현장 조건을 명확히 정리한 뒤 관련 설계자, 구조·외피 전문가, 시공 관계자와 세부 검토를 진행하는 것이 가장 안정적인 접근입니다.
